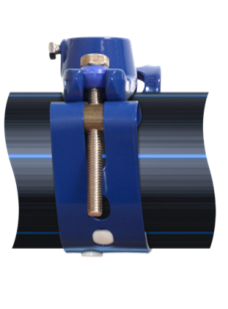

Type 1700 - Pas Métrique - Modèle pour le branchement neuf
[Réf : Type 1700 - Pas Métrique]

Type 1700 - Pas Métrique - Modèle pour le branchement neuf
Type 1700 - Pas Métrique - Modèle pour le branchement neuf
Réf : 1703200500Ø Canalisation : 50 - 177mm
DN : 27
Ø percement : jusqu'au Ø25
Bossage : 40/300
Réf : 1703201000Ø Canalisation : 50 - 349mm
DN : 27
Ø percement : jusqu'au Ø25
Bossage : 40/300
Réf : 1703400500Ø Canalisation : 75 - 177mm
DN : 40
Ø percement : jusqu'au Ø39
Bossage : 55/300
Réf : 1703401000Ø Canalisation : 75 - 349mm
DN : 40
Ø percement : jusqu'au Ø39
Bossage : 55/300
  • Diamètre Nominal de passage : 20 à 40
  • Existe en Petit Bossage 40x300 et Gros Bossage 55x300
  • S’adaptent sur toutes conduites rigides (fonte, acier…) ou semi-rigides (PEHD/PVC), simplifiant ainsi la gestion des stocks, du Ø50 au Ø349mm (sauf restriction spécifique exploitant et PVC-BO Alphacan uniquement du Ø110 au Ø160mm)
  • Serrage - En butée sur conduites semi-rigides Ø50 à 160 - A 3m.kg sans butée sur conduites semi-rigides > Ø160 - A 5m.kg sans butée sur conduites rigides
  • Pression Nominale = PN 16 bars - Pression Maximale Admissible = PMA 24 bars
  • Sangle multidiamètres en inox 304L, revêtue d’une peinture polyester, marquée des diamètres d’intervention et munie d’un patin antirotation polymère pour les conduites semi-rigides
  • Selle en fonte GS ENGJS 400-15, traitée cataphorèse et revêtue d’une peinture polyester
  • Joint EPDM permettant l’adhérence de l’intégralité du collier sur la canalisation et l’étanchéité du percement dès les plus petits diamètres de canalisations
  • Visserie de serrage en acier inoxydable A2
  • Attestation Conformité Sanitaire n° 14 ACC NY 267
  • Disponible sur demande
